大日検車場で列車の脱線、施設損傷を想定した総合訓練を実施(訓練内容)｜Osaka Metro

大日検車場で列車の脱線、施設損傷を想定した総合訓練を実施(訓練内容)

順番	訓練内容	実施内容
【訓練想定】　列車が高架部を走行中、曲線部を通過時に地震が発生、地震の影響で最後尾車両が脱線、地上施設物を破損させて、走行不能になり停止した。
1	【電気】電車線停電確認	○電車線の停電確認作業の安全確保のため、電車線が確実に停電していることを検電器により確認している状況

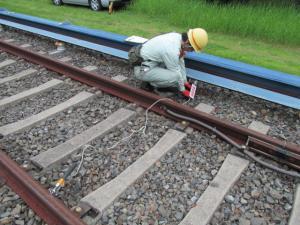

1	【電気】接地線取付	○接地線の取付感電防止対策として接地線を取付けている状況
2	【工務】レール寸法測定	○損傷状態の確認損傷したレールを交換するためのレール寸法の測定状況（別に【電気】・【車両】も同時に損傷を確認している）

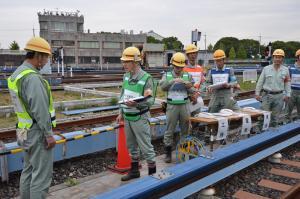

2	【電気】非常用連絡電話設置	○事故現場から状況報告用の非常用連絡電話設置事故現場から各管理事務所（車両は車両指令）に設置された事故対策室との直通電話の設置状況

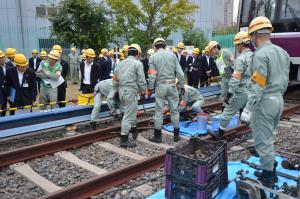

3	【電気】【工務】レール絶縁継目解体	○損傷したレールの撤去準備作業損傷したレールを撤去するため、絶縁継目を解体している状況

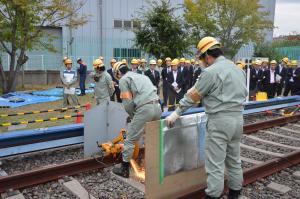

4	【工務】損傷レールの切断	○損傷したレールの撤去準備作業損傷したレールを交換するため、切断している状況

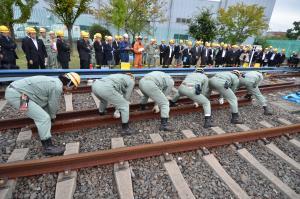

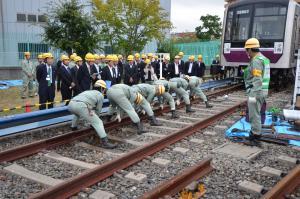

	【工務】損傷レールの撤去	○損傷したレールの撤去作業人力にて損傷レールを撤去している状況
	【工務】損傷レールの移動	○交換レールの移動交換するレールを移動している状況

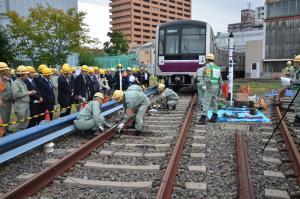

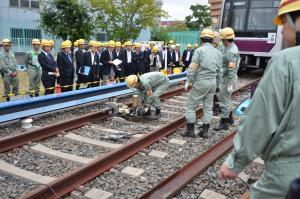

	【工務】レールの穿孔	○レールの穿孔交換したレールの継目部の締結のためのボルト穴をあけている状況
	【工務】交換レールの継目の締結	○交換レールの継目の締結交換したレールの継目部を締結している状況

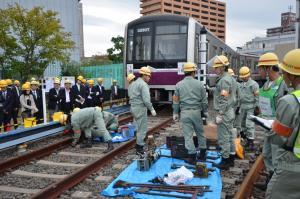

	【電気】【工務】絶縁継目の組立	○絶縁継目部の組立作業交換したレールの絶縁継目を組み立てている状況

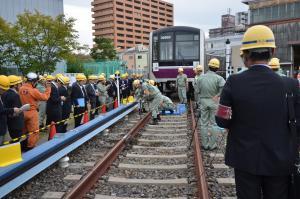

5	【工務】レール締結装置締付	○交換したレールの締結装置の締付交換したレールをまくらぎに固定のするため締結装置を締め付けている状況
6	【電気】電気設備復旧	○交換したレールへの仮レールボンドの取付レール継目部を電気的に接続するため、仮レールボンドを取付けている状況
	【電気】電気設備復旧	○損傷したサードレール上面保護板の交換損傷したサードレール上面保護板を取り外している状況
	【電気】電気設備復旧	○損傷したサードレール上面保護板の交換交換するサードレール上面保護板を取り付けている状況

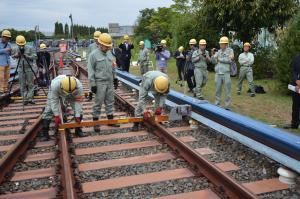

	【電気】電気設備復旧	○サードレール定規測定サードレール上面保護板が損傷を受けたことによる影響を考え定規測定を行っている状況

7	【車両】脱線車両の復旧	○脱線車両復旧のための資機材の搬入脱線した車両の復旧に必要な資機材をトロッコで搬入している状況

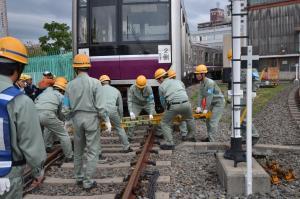

	【車両】脱線車両の復旧	○脱線車両復旧のための資機材及び治具の設置脱線した車両の復旧に必要な資機材を設置している状況

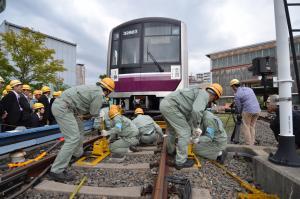

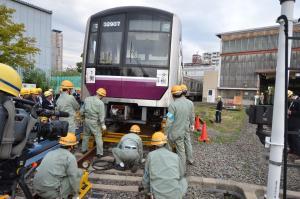

	【車両】脱線車両の復旧	○脱線車両の復旧脱線した車両をジャッキアップしている状況

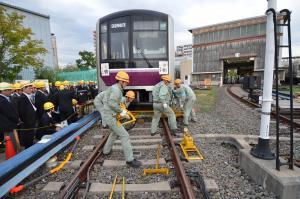

	【車両】脱線車両の復旧	○脱線車両の復旧ジャッキアップした車両を横送りし復線している状況
	【車両】脱線車両の復旧	○脱線復旧完了脱線復旧に使用した資機材を撤去している状況

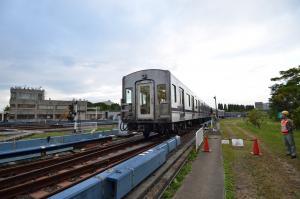

8	【車両】車両移動	○車両移動復旧車両を検車場への回送に見立て移動する状況

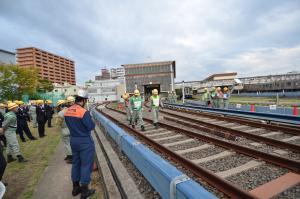

9	【車両】【電気】【工務】車両回送に伴う軌道点検	○軌道内点検車両回送に伴い、軌道内に異常が無いか点検している状況
訓　　練　　終　　了
